Funkce
• Rozprašovací trysky s plochým ventilátorem se sifonem jsou dvojité kapalinové trysky.
• Trysky pro rozprašování vzduchu s plochým ventilátorem a sifonem produkují extrémně jemný rozprašovaný sprej kapaliny pomocí stlačeného vzduchu.
• Tlak vzduchu je obvykle 2 -3 bar. Tlak kapaliny může nebo nemusí být nutný.
• Nastavitelný průtok umožňuje různé volby kapacit.
• Nastavitelné trysky pro rozprašování vzduchu s plochým ventilátorem a sifonem poskytují nezávislé ovládání kapaliny, rozprašovacího vzduchu a tlaku vzduchu ventilátoru pro jemné doladění průtoku, velikosti kapky, distribuce spreje a pokrytí.

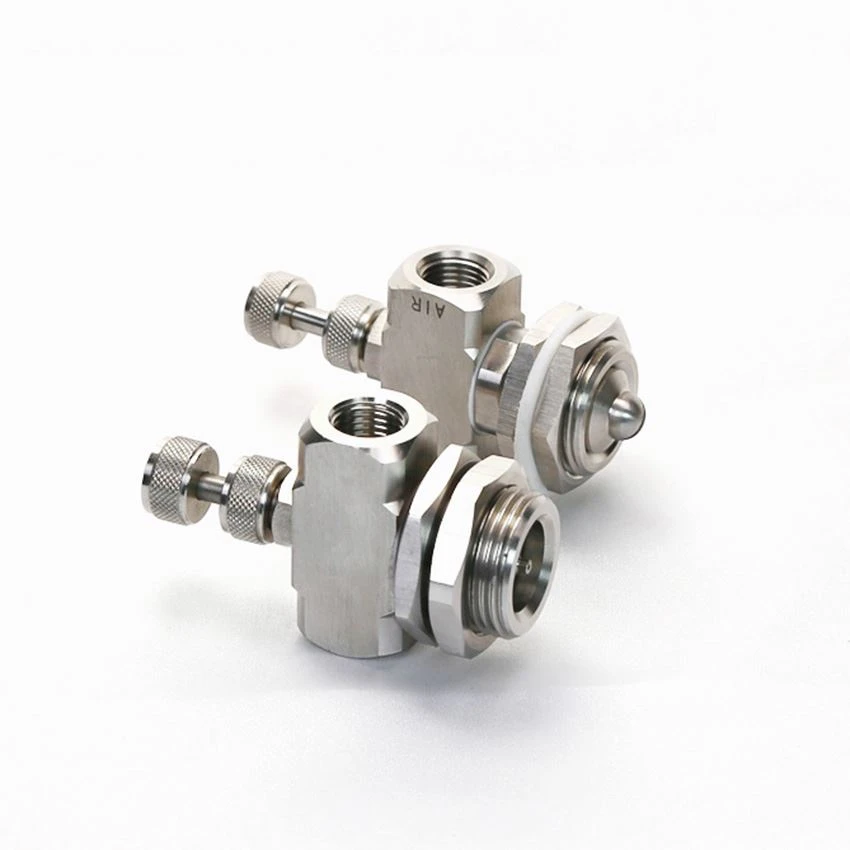

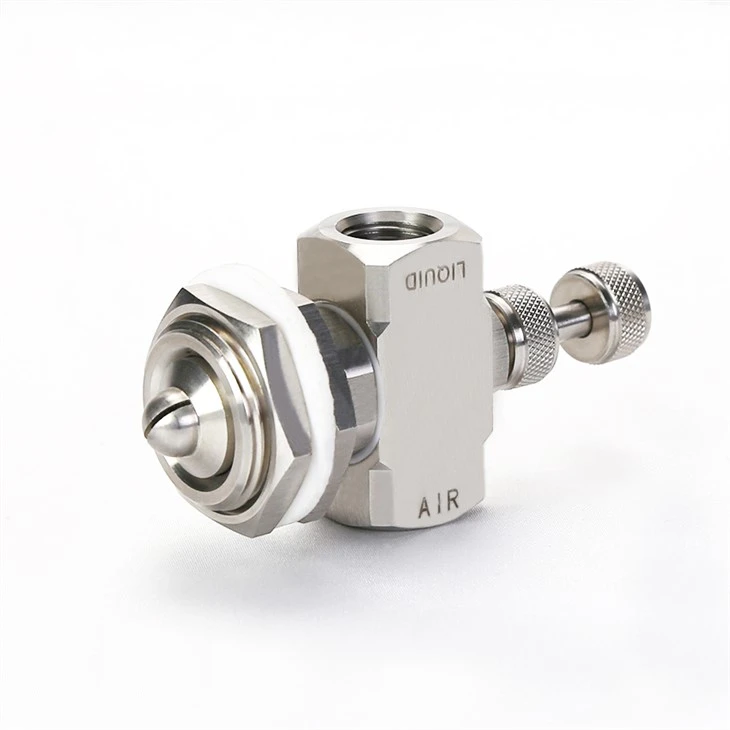

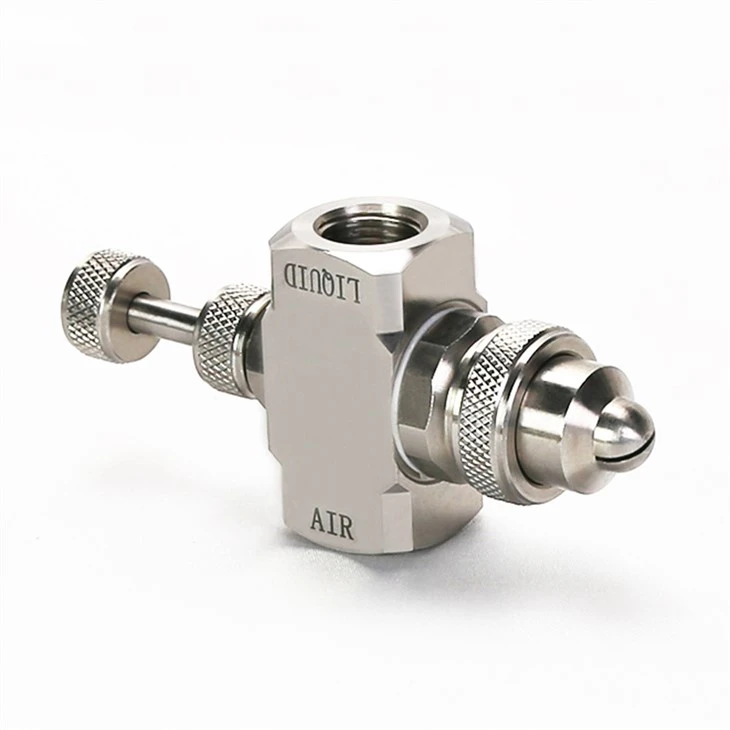

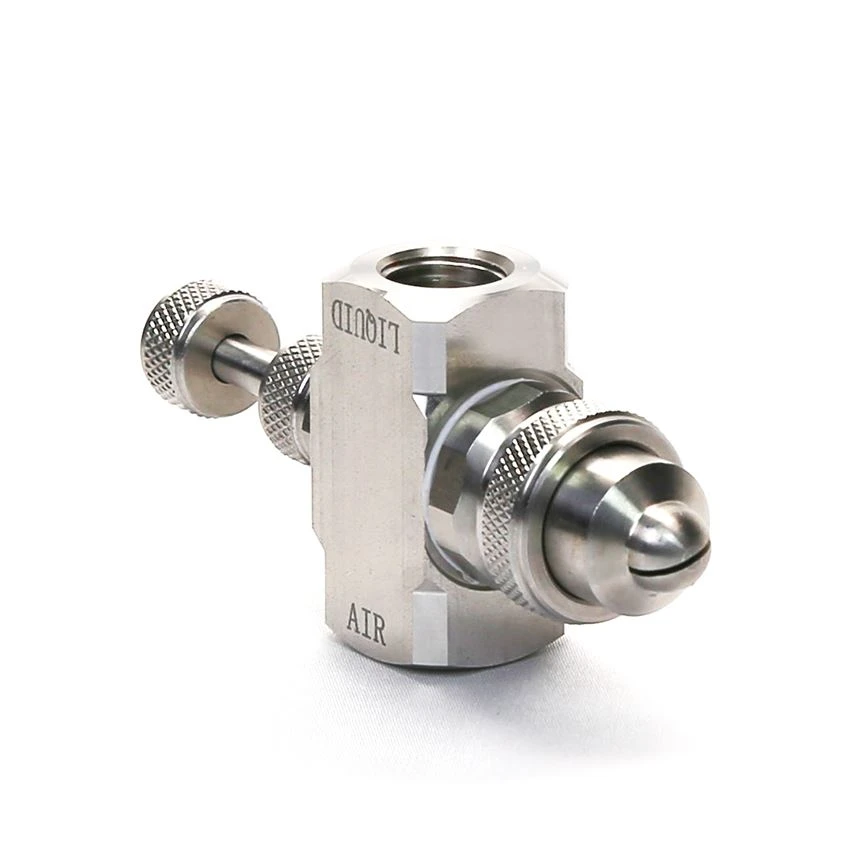

 Rozprašovací trysky s plochým ventilátorem a sifonem | |
Rozprašovací trysky s přívodem vzduchu do sifonu
Obecná aplikace
1) Potahování, chlazení, zvlhčování
2) Chlazení plynem
3) Mazání, zvlhčování
4) Mlžení, mlžení
5) Potlačení prachu
Popis
| Modelka | JN |
| Typ | Nastavitelný |
| Vzor nástřiku | Plochý ventilátor |
| Pracovní cesta | Napájeno sifonem |
| Směs | Vnitřní |
Parametr
| Nastavení spreje č. | Kapalinový uzávěr&zesilovač; Vzduchový uzávěr č. | Rozprašování vzduchu | Kapacita kapaliny (l/h) | Velikost spreje ve výšce sifonu 20 cm | |||||||||
| Tlak vzduchu | Kapacita vzduchu | Gravitační hlava | Výška sifonu | ||||||||||
| 45 (cm) | 30 (cm) | 15 (cm) | 10 (cm) | 20 (cm) | 30 (cm) | 60 (cm) | 90 (cm) | Vzduchový bar | D (m) | ||||
| SUJF1 | Kapalný capp J2850 | - | - | - | - | - | - | - | - | - | - | - | - |
| 0.7 | 28 | 1.3 | 1.2 | 1.1 | 1.0 | 0.95 | 0.83 | 0.64 | 0.49 | 0.7 | 2.1 | ||
| 1.5 | 43 | 1.2 | 1.1 | 1 | 0.90 | 0.86 | 0.78 | 0.66 | 0.54 | 1.5 | 2.1 | ||
| 2.0 | 50 | 0.82 | 0.7 | 0.68 | 0.57 | 0.5 | - | - | - | 2.0 | 1.8 | ||
| SUJF2C | Kapalinový uzávěr J35100 | 1.5 | 56 | 3.7 | 3.5 | 3.3 | 2.9 | 2.8 | 2.5 | 2.3 | 2.1 | 1.5 | 2.7 |
| 2.0 | 65 | 3.4 | 3.3 | 3.1 | 2.8 | 2.7 | 2.6 | 2.4 | 2.2 | 2.0 | 2.7 | ||
| 3.0 | 87 | 2.8 | 2.7 | 2.5 | 2.4 | 2.2 | 2.1 | 1.9 | 1.7 | 3.0 | 3.0 | ||
| 4.0 | 110 | 1.9 | 1.8 | 1.6 | 1.5 | 1.3 | 1.2 | - | - | 4.0 | 2.7 | ||
| SUJF3B | Kapalný uzávěr J | 1.5 | 68 | 5.1 | 4.8 | 4.5 | 3.8 | 3.7 | 3.5 | 3.0 | 2.4 | 1.5 | 3.4 |
| 2 | 78 | 4.9 | 4.7 | 4.4 | 3.6 | 3.4 | 3.2 | 2.9 | 2.3 | 2.0 | 3.4 | ||
| 3 | 103 | 3.4 | 3.2 | 3 | 2.2 | 2.0 | 1.7 | - | - | 3.0 | 3.0 | ||
| 3.5 | 117 | 2.2 | 2.0 | 1.7 | - | - | - | - | - | - | - | ||
| SUJF4B | Kapalinový uzávěr J40100 | 1.5 | 68 | 7.6 | 7.2 | 6.6 | 5.7 | 5.4 | 5.1 | 4.6 | 3.7 | 1.5 | 3.4 |
| 2.0 | 73 | 7.6 | 7.3 | 6.8 | 5.9 | 5.7 | 5.5 | 5.0 | 4.2 | 2.0 | 3.4 | ||
| 3 | 96 | 6.4 | 6.1 | 5.7 | 5.0 | 4.51 | 4.1 | 3.3 | - | 3.0 | 3.4 | ||
| 3.5 | 110 | 4.2 | 3.7 | 3.2 | 2.6 | - | - | - | - | - | - | ||
Informace pro objednání
| JN | 1/4’’ | SS | SUJF1 | SS |
| ↓ | ↓ | ↓ | ↓ | ↓ |
| Typ trysky | Velikost závitu | Kód materiálu vzduchového uzávěru | Stříkací zařízení č. | Kód materiálu kapalného uzávěru |
Obrázky aplikace

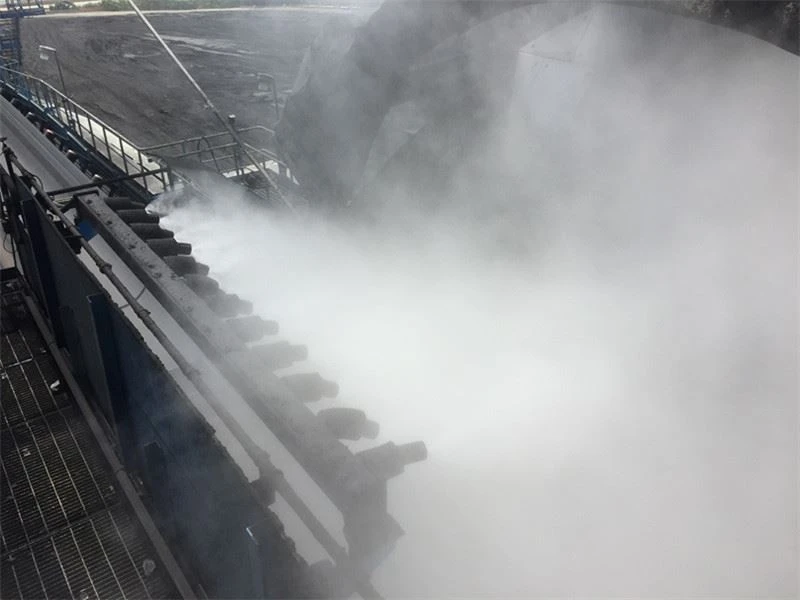

Potlačení prachu
